InterBolt
Atornillado Inteligente
Tornillos inteligentes InterBolt para monitoreo remoto de uniones atornilladas
La mejor manera de garantizar una alta integridad de las uniones atornilladas es medir la carga o la
tensión de los pernos. Históricamente, la medición directa de la carga de los pernos ha requerido uso de equipos y técnicos especializados in situ, por lo que era inviable para la mayoría de las aplicaciones.
La tecnología InterBolt incorpora un sensor de alta precisión que está directamente en el perno o roscado a él.
La tecnología proporciona:
- Mediciones de carga en los pernos a los técnicos en tiempo real durante la instalación para garantizar que los pernos se aprieten con precisión y repetibilidad.
- Monitorización remota de la carga de los pernos, lo que elimina la necesidad de una inspección
periódica manual. - Mediciones continuas y de alta precisión de la carga de los pernos que se pueden utilizar para
predecir la falla de los mismos, lo que permite realizar un mantenimiento preventivo.
- Mediciones de carga de pernos de alta precisión (97%)
- Monitorización remota a través de una plataforma en la nube, lo que permite el acceso en tiempo real
a los datos de precarga de pernos 24/7, 365 días al año. - Monitorización local de la carga del perno a través de un indicador LED con aplicación para Tablet.
- Alcance de comunicación inalámbrica de 1 km
- Alimentado por batería con una duración de 15 años
- Diseño robusto
- Protección IP68
Cuando se carga un perno, se estira, al igual que un muelle muy rígido. Este estiramiento, o deformación del perno, es proporcional a la carga del perno. InterBolt incorpora un pin calibrado en el área de estiramiento del perno con el fin de medir su elongación. El pin es integrado dentro del perno utilizando una técnica de fijación mediante resina y composite para que, a medida que se estira el perno, cree un espacio entre el pin y el sensor.
El tamaño en miniatura del pin calibrado da como resultado un cambio mínimo en el área del perno, por lo que el impacto de la incorporación de la tecnología suele ser insignificante en su capacidad de carga.
InterBolt está integrado en un ecosistema de monitorización de estado, que admite la monitorización in situ y remota de la carga de los pernos.
- Monitorización visual. Un LED integrado proporciona una verificación visual instantánea de que el perno está en la carga objetivo.
- Monitorización in situ. Las muestras de carga de cada perno se pueden ver in situ utilizando la aplicación de la Tablet. Esto garantiza que los técnicos puedan demostrar que todos los pernos se han apretado correctamente antes de que abandonen la aplicación.
- Monitorización remota. Las muestras de carga de pernos se envían a InterBolt Cloud a través de la puerta de enlace, donde se almacenan, analizan y visualizan. Esto significa que las mediciones de carga de cada perno se pueden capturar de forma autónoma y visualizar en tiempo real desde las salas de control.
InterBolt
InterBolt es un sensor de carga de perno en miniatura y de alta precisión que se integra en un perno o espárrago estándar disponible en el mercado. Los InterBolt se instalan en conexiones de palas, torres, MP/TP y transmisión.
Cuando los técnicos están in situ, pueden activar un InterBolt con un imán que iluminará los indicadores LED, lo que proporciona una verificación simple y rápida de que el perno tiene la precarga correcta. El LED rojo indica carga baja, el LED verde muestra que el perno tiene la carga correcta.
InterBolt es inalámbrico y puede enviar datos a una tablet para monitorizados in situ o a una puerta de enlace para monitorización remoto.
Tablet InterBolt
La tablet InterBolt (opcional) es una tablet Android reforzada que ejecuta la aplicación InterBolt. Recibe los datos de carga de los pernos de forma inalámbrica desde los InterBolts y los muestra para obtener lecturas precisas de la carga de los pernos.
La tablet InterBolt es una herramienta que llevan los equipos de mantenimiento y solo se utiliza durante la instalación/inspección de los pernos (no se instala de forma permanente). Por lo general, se requieren entre 1 y 3 tablets por parque eólico.

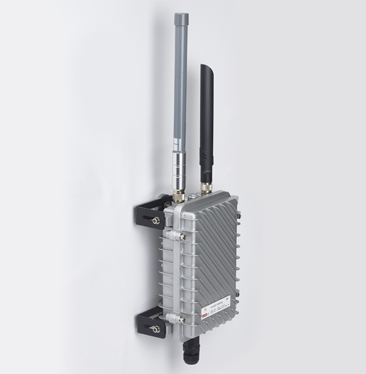

Enrutador Interbolt
El enrutador Interbolt es un enrutador LoRa reforzado que conecta los InterBolts inalámbricos a una red remota. Esto permite visualizar la carga de los pernos de forma remota en las instalaciones de operación y mantenimiento sin enviar técnicos a la turbina.
Normalmente, se utiliza un enrutador por turbina ubicado en la nacelle. Se alimenta a través de la red eléctrica con conexión a red móvil, Ethernet o SCADA.
Aplicación en la nube InterBolt
La aplicación en la nube InterBolt es un servicio en la nube basado en AWS para almacenar, analizar y visualizar datos de InterBolt. Los usuarios inician sesión en el panel de control y desde allí pueden ver datos históricos de carga de pernos, alertas en tiempo real y registros de mantenimiento digitales.
